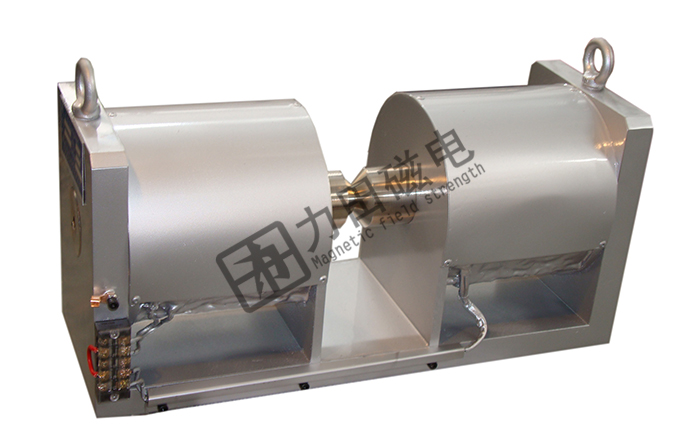

名称：电磁铁PEM-3510
类别：

详细介绍：

1、概述
电磁铁工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流，并由导磁回路聚磁产生强磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙中磁场的大小强弱。
2、特点
2.1、PEM-3510电磁铁采用单扼U形结构，卧式自然风冷式电磁铁，视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。
2.2、磁场工作气隙调节轻便灵活，极帽极柱设计为一体结构，螺纹连接、装卸方便，极面直径最大为Ф65mm(标配Ф30),工作气隙最大为100mm(气隙可以指定)。
2.3、电磁铁的工作气隙调整结构采用螺纹结构，内六角扳手调节，调节方便，极头不需要锁紧。
2.4  电磁铁既可用于磁参数测量，也可在小气隙时用于小铁氧体样品等磁性产品充磁。
3、技术参数
3.1  极柱直径：  Ф65mm
3.2  极面直径：  Ф30mm
3.3  工作气隙：  0～100mm连续可调
3.4  磁感应强度：工作气隙35mm时，H≥0.8T
3.5  最大磁场：  工作气隙5mm时， H≥2T
3.6  剩    磁：  气隙10mm时      ≤12mT
3.7  工作电流：  DC  0～15A
3.8  冷却方式：  自然风冷却。短时间间歇工作方式。

4.0 磁场参数表：

电流	工作气隙（ mm ）
	10mm	20mm	30mm	35mm	40mm	50mm	60mm	70mm	80mm
	磁场（ mT ）
1A	309	153	98	83	73	52	45	36	31
2A	575	290	188	160	135	104	86	69	59
3A	830	426	272	234	195	152	123	100	84
4A	1070	550	360	304	256	200	161	132	111
5A	1280	672	440	374	314	246	200	162	138
6A	1453	776	514	437	377	292	238	193	163
7A	1560	865	577	495	424	332	271	223	188
8A	1640	935	630	541	462	365	301	249	210
9A	1702	988	672	580	498	396	328	270	230
10A	1750	1035	710	611	529	422	350	290	247
11A	1794	1076	745	645	559	447	372	308	264
12A	1834	1114	778	678	587	471	393	325	280
13A	1868	1145	808	708	613	493	413	341	295
14A	1899	1173	835	735	637	513	431	355	310
15A	1927	1198	861	805	658	529	448	368	324
