详细介绍:

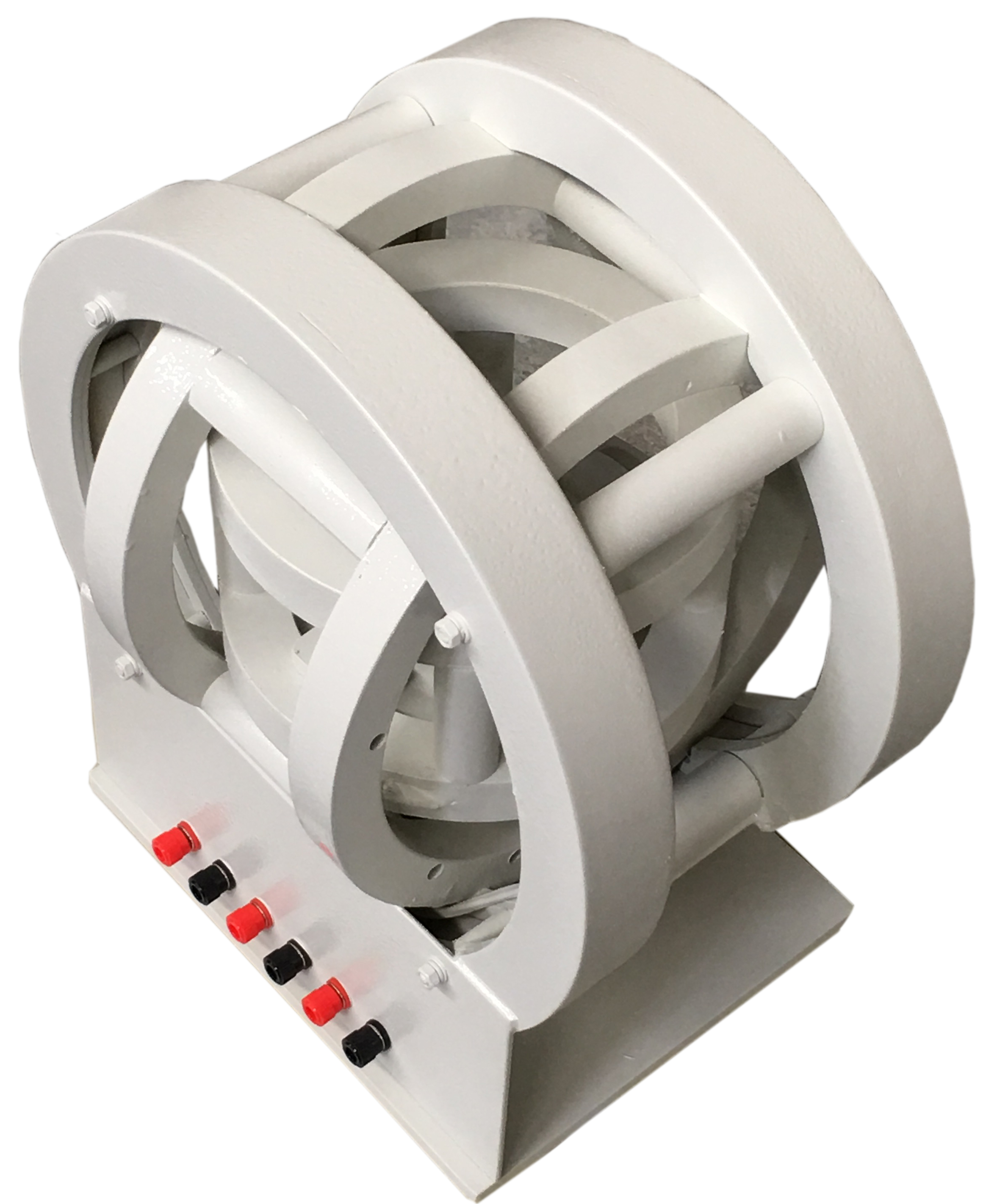

HM-100型三维赫姆霍兹线圈
-
概述
赫姆霍兹线圈(Helmholtz Coil)是由一对长度较短而半径较长(或者是方形线圈的边长)且布置在同一轴上并相隔与其半径相等的距离的线圈所组成,其中单个线圈所产生的场是不均匀的。然而通过将两个线圈所产生的场叠加,在两个线圈之间几何轴附近的区域能够得到一个较宽的均匀场,赫姆霍茨线圈通常做成圆柱的和方形的几何形状。
一维赫姆霍兹线圈是由一个赫姆霍兹线圈组成;二维赫姆霍兹线圈是由两个互相垂直的赫姆霍兹线圈组成;三维赫姆霍兹线圈(Helmholtz Coil)是由三个亥姆线圈、互相垂直放置的三个赫姆霍兹线圈组成,三个赫姆霍兹线圈的轴向成X、Y、Z轴,产生的磁场方向就是X、Y、Z轴方向。
2、用途
利用线圈的三维空间布置,可以通过调节线圈对之间的电流比率产生任意方向的磁场,赫尔姆霍兹线圈的磁场强度是与电流成线性关系与空间位置无关(在均匀场区内部)。通过线圈几何尺寸、线圈电流和匝数,可计算出沿轴的解析磁场强度。因此赫尔姆霍兹线圈是用于仪器校准的理想磁场发生器,可以完美抵消地磁场效应,例如霍尔,磁阻,磁门和超导量子干涉器等。亥姆霍兹线圈不但用于磁场的产生也用于永磁材料的品质测量,比如:磁通量和磁矩的测量。
3、主要技术指标
中心磁场:0-200Gs
线圈内孔:可指定
均线区域:可指定
均 匀 度:10%-0.1%
一维/二维/三维:可选择
